- 관용 테이퍼 탭
LS-HT-S-PT(H)PT(단나사) 롱생크 핸드탭(호모)
Long Shank Hand(Straight Fluted) Taper Pipe Taps for PT Threads Short Type For Taper Pipe
- 막힌 구멍 및 관통 구멍 가공용으로 다양한 용도에 적용하고 있습니다.
표준 핸드탭으로는 생크 길이가 부족한 경우에 사용합니다.
나사의 종류 : PT 단위 : ㎜
| 공구 No. EDP No. |

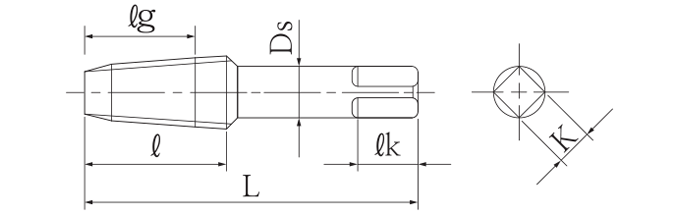

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 111301 | 1/8 - 28 | JIS2 | 100 | 16.5 | 10.5 | 8 | 9 | 6 |
| 121301 | 1/8 - 28 | JIS2 | 120 | 16.5 | 10.5 | 8 | 9 | 6 |
| 131301 | 1/8 - 28 | JIS2 | 150 | 16.5 | 10.5 | 8 | 9 | 6 |
| 111302 | 1/4 - 19 | JIS2 | 100 | 19.5 | 12.5 | 11 | 12 | 9 |
| 121302 | 1/4 - 19 | JIS2 | 120 | 19.5 | 12.5 | 11 | 12 | 9 |
| 131302 | 1/4 - 19 | JIS2 | 150 | 19.5 | 12.5 | 11 | 12 | 9 |
| 141302 | 1/4 - 19 | JIS2 | 200 | 19.5 | 12.5 | 11 | 12 | 9 |
| 111303 | 3/8 - 19 | JIS2 | 100 | 21 | 14 | 14 | 14 | 11 |
| 121303 | 3/8 - 19 | JIS2 | 120 | 21 | 14 | 14 | 14 | 11 |
| 131303 | 3/8 - 19 | JIS2 | 150 | 21 | 14 | 14 | 14 | 11 |
| 141303 | 3/8 - 19 | JIS2 | 200 | 21 | 14 | 14 | 14 | 11 |
| 111304 | 1/2 - 14 | JIS2 | 100 | 27 | 17 | 18 | 17 | 14 |
| 121304 | 1/2 - 14 | JIS2 | 120 | 27 | 17 | 18 | 17 | 14 |
| 131304 | 1/2 - 14 | JIS2 | 150 | 27 | 17 | 18 | 17 | 14 |
| 141304 | 1/2 - 14 | JIS2 | 200 | 27 | 17 | 18 | 17 | 14 |
| 121306 | 3/4 - 14 | JIS2 | 120 | 29 | 19 | 23 | 20 | 17 |
| 131306 | 3/4 - 14 | JIS2 | 150 | 29 | 19 | 23 | 20 | 17 |
| 141306 | 3/4 - 14 | JIS2 | 200 | 29 | 19 | 23 | 20 | 17 |
| 121308 | 1" - 11 | JIS2 | 120 | 35 | 22 | 26 | 24 | 21 |
| 131308 | 1" - 11 | JIS2 | 150 | 35 | 22 | 26 | 24 | 21 |
| 141308 | 1" - 11 | JIS2 | 200 | 35 | 22 | 26 | 24 | 21 |
