- 관용 테이퍼 탭
LS-SFT-S-PT(H)PT(단나사) 롱생크 스파이럴탭(호모)
Long Shank Spiral Fluted Taper Pipe Taps for PT Threads Short Type For Taper Pipe
- 막힌 구멍 가공용으로 절삭칩이 코일 형상으로 연속 발생하는 탄소강 및 합금강에 적합합니다.
표준 스파이럴탭으로는 생크 길이가 부족한 경우에 사용합니다.
나사의 종류 : PT 단위 : ㎜
| 공구 No. EDP No. |

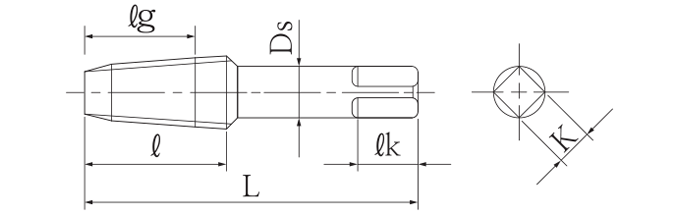

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 211301 | 1/8 - 28 | JIS2 | 100 | 16.5 | 10.5 | 8 | 9 | 6 |
| 221301 | 1/8 - 28 | JIS2 | 120 | 16.5 | 10.5 | 8 | 9 | 6 |
| 231301 | 1/8 - 28 | JIS2 | 150 | 16.5 | 10.5 | 8 | 9 | 6 |
| 211302 | 1/4 - 19 | JIS2 | 100 | 19.5 | 12.5 | 11 | 12 | 9 |
| 221302 | 1/4 - 19 | JIS2 | 120 | 19.5 | 12.5 | 11 | 12 | 9 |
| 231302 | 1/4 - 19 | JIS2 | 150 | 19.5 | 12.5 | 11 | 12 | 9 |
| 241302 | 1/4 - 19 | JIS2 | 200 | 19.5 | 12.5 | 11 | 12 | 9 |
| 211303 | 3/8 - 19 | JIS2 | 100 | 21 | 14 | 14 | 14 | 11 |
| 221303 | 3/8 - 19 | JIS2 | 120 | 21 | 14 | 14 | 14 | 11 |
| 231303 | 3/8 - 19 | JIS2 | 150 | 21 | 14 | 14 | 14 | 11 |
| 241303 | 3/8 - 19 | JIS2 | 200 | 21 | 14 | 14 | 14 | 11 |
| 211304 | 1/2 - 14 | JIS2 | 100 | 27 | 17 | 18 | 17 | 14 |
| 221304 | 1/2 - 14 | JIS2 | 120 | 27 | 17 | 18 | 17 | 14 |
| 231304 | 1/2 - 14 | JIS2 | 150 | 27 | 17 | 18 | 17 | 14 |
| 241304 | 1/2 - 14 | JIS2 | 200 | 27 | 17 | 18 | 17 | 14 |
| 221306 | 3/4 - 14 | JIS2 | 120 | 29 | 19 | 23 | 20 | 17 |
| 231306 | 3/4 - 14 | JIS2 | 150 | 29 | 19 | 23 | 20 | 17 |
| 241306 | 3/4 - 14 | JIS2 | 200 | 29 | 19 | 23 | 20 | 17 |
| 221308 | 1" - 11 | JIS2 | 120 | 35 | 22 | 26 | 24 | 21 |
| 231308 | 1" - 11 | JIS2 | 150 | 35 | 22 | 26 | 24 | 21 |
| 241308 | 1" - 11 | JIS2 | 200 | 35 | 22 | 26 | 24 | 21 |
