- 스파이럴 탭

INT-SFT(H)인터럽티드 스파이럴탭(호모)

Interrupted Spiral Fluted Taps For Metric Threads

  • 막힌 구멍 가공용으로 절삭칩이 코일 형상으로 연속 발생하는 탄소강 및 합금강에 적합합니다.
    또한 표면에 가공경화층이 발생하거나 용착이 생기기 쉬운 난삭재에 사용 가능합니다.

나사의 종류 : M 단위 : ㎜

공구 No.
EDP No.

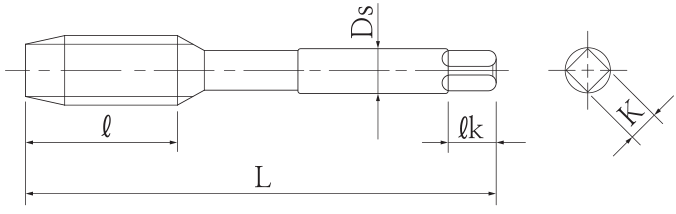

규격Thread Size 정도TAP Limit 전장L 날장 생크경Ds 각부장ℓk 각부폭K 홈수Flutes
601108C M8 X 1.25 BH3 70 20 6.2 8 5 3
601108B M8 X 1.0 BH3 70 17 6.2 8 5 3
601110D M10 X 1.5 BH3 75 22 7 8 5.5 3
601110C M10 X 1.25 BH3 75 22 7 8 5.5 3
601110B M10 X 1.0 BH3 75 17 7 8 5.5 3
601112E M12 X 1.75 BH3 82 24 8.5 9 6.5 3
601112D M12 X 1.5 BH3 82 22 8.5 9 6.5 3
601112C M12 X 1.25 BH3 82 22 8.5 9 6.5 3
601112B M12 X 1.0 BH3 82 18 8.5 9 6.5 3
601114F M14 X 2.0 BH3 88 26 10.5 11 8 3
601114D M14 X 1.5 BH3 88 22 10.5 11 8 3
601114C M14 X 1.25 BH3 88 22 10.5 11 8 3
601114B M14 X 1.0 BH3 88 18 10.5 11 8 3
601116F M16 X 2.0 BH3 95 27 12.5 13 10 3
601116D M16 X 1.5 BH3 95 22 12.5 13 10 3
601116C M16 X 1.25 BH3 95 22 12.5 13 10 3
601116B M16 X 1.0 BH3 95 18 12.5 13 10 3
601118G M18 X 2.5 BH4 100 30 14 14 11 3
601118F M18 X 2.0 BH4 100 27 14 14 11 3
601118D M18 X 1.5 BH3 100 27 14 14 11 3
601118C M18 X 1.25 BH3 95 27 14 14 11 3
601118B M18 X 1.0 BH3 95 18 14 14 11 3
601120G M20 X 2.5 BH4 105 32 15 15 12 3
601120F M20 X 2.0 BH4 105 27 15 15 12 3
601120D M20 X 1.5 BH3 105 27 15 15 12 3
601120C M20 X 1.25 BH3 95 27 15 15 12 3
601120B M20 X 1.0 BH3 95 20 15 15 12 3
601122G M22 X 2.5 BH4 115 32 17 16 13 3
601122F M22 X 2.0 BH4 115 27 17 16 13 3
601122D M22 X 1.5 BH3 115 27 17 16 13 3
601122C M22 X 1.25 BH3 100 27 17 16 13 3
601124H M24 X 3.0 BH4 120 35 19 18 15 4
601124G M24 X 2.5 BH4 120 35 19 18 15 4
601124F M24 X 2.0 BH4 120 27 19 18 15 4
601124D M24 X 1.5 BH3 120 27 19 18 15 4
601124C M24 X 1.25 BH3 100 27 19 18 15 4
601124B M24 X 1.0 BH3 100 20 19 18 15 4
601127H M27 X 3.0 BH4 130 35 20 18 15 4
601127F M27 X 2.0 BH4 130 27 20 18 15 4
601127D M27 X 1.5 BH3 130 27 20 18 15 4
601127B M27 X 1.0 BH3 100 20 20 18 15 4
601130I M30 X 3.5 BH4 135 35 23 20 17 4
601130H M30 X 3.0 BH4 135 35 23 20 17 4
601130G M30 X 2.5 BH4 135 35 23 20 17 4
601130F M30 X 2.0 BH4 135 27 23 20 17 4
601130D M30 X 1.5 BH3 135 27 23 20 17 4
601130B M30 X 1.0 BH3 105 22 23 20 17 4
601133I M33 X 3.5 BH4 145 35 25 22 19 4
601133H M33 X 3.0 BH4 145 35 25 22 19 4
601133F M33 X 2.0 BH4 135 27 25 22 19 4
601133D M33 X 1.5 BH4 135 27 25 22 19 4
601133B M33 X 1.0 BH3 110 22 25 22 19 4
601136J M36 X 4.0 BH5 155 40 28 24 21 4
601136H M36 X 3.0 BH4 155 35 28 24 21 4
601136F M36 X 2.0 BH4 135 27 28 24 21 4
601136D M36 X 1.5 BH4 135 27 28 24 21 4
601136B M36 X 1.0 BH3 110 22 28 24 21 4
601139J M39 X 4.0 BH5 165 40 30 26 23 4
601139H M39 X 3.0 BH4 165 35 30 26 23 4
601139F M39 X 2.0 BH4 135 27 30 26 23 4
601139D M39 X 1.5 BH4 135 27 30 26 23 4
601139B M39 X 1.0 BH3 120 22 30 26 23 4
601142K M42 X 4.5 BH5 175 45 32 30 26 4
601142J M42 X 4.0 BH5 175 40 32 30 26 4
601142H M42 X 3.0 BH4 175 35 32 30 26 4
601142F M42 X 2.0 BH4 135 27 32 30 26 4
601142D M42 X 1.5 BH4 135 27 32 30 26 4
601142B M42 X 1.0 BH3 125 22 32 30 26 4
601145K M45 X 4.5 BH5 180 45 35 30 26 4
601145H M45 X 3.0 BH4 180 35 35 30 26 4
601145F M45 X 2.0 BH4 150 27 35 30 26 4
601145D M45 X 1.5 BH4 150 27 35 30 26 4
601148L M48 X 5.0 BH5 185 50 38 32 29 4
601148J M48 X 4.0 BH5 185 40 38 32 29 4
601148H M48 X 3.0 BH4 185 35 38 32 29 4
601148F M48 X 2.0 BH4 150 27 38 32 29 4
601148D M48 X 1.5 BH4 150 27 38 32 29 4
601152L M52 X 5.0 BH5 195 50 42 35 32 4
601152J M52 X 4.0 BH5 195 42 42 35 32 4
601152H M52 X 3.0 BH4 195 40 42 35 32 4
601152F M52 X 2.0 BH4 150 27 42 35 32 4
601152D M52 X 1.5 BH4 150 27 42 35 32 4
601156M M56 X 5.5 BH5 205 55 44 38 35 4
601156L M56 X 5.0 BH5 205 50 44 38 35 4
601156J M56 X 4.0 BH5 205 42 44 38 35 4
601156H M56 X 3.0 BH4 195 40 44 38 35 4
601156F M56 X 2.0 BH4 160 30 44 38 35 4
601156D M56 X 1.5 BH4 160 30 44 38 35 4
601160M M60 X 5.5 BH5 215 55 46 38 35 4
601160L M60 X 5.0 BH5 215 55 46 38 35 4
601160J M60 X 4.0 BH5 215 42 46 38 35 4
601160H M60 X 3.0 BH4 210 40 46 38 35 4
601160F M60 X 2.0 BH4 170 30 46 38 35 4
601160D M60 X 1.5 BH4 170 30 46 38 35 4
601164N M64 X 6.0 BH6 225 60 48 42 38 4
601164J M64 X 4.0 BH5 215 42 48 42 38 4
601164H M64 X 3.0 BH4 210 40 48 42 38 4
601164F M64 X 2.0 BH4 170 30 48 42 38 4
601164D M64 X 1.5 BH4 170 30 48 42 38 4
INT-SFT(H)의 특징
  • 나사산이 하나씩 건너띄어 형성되어 있는 인터럽트형 나사를 적용하여 가공시 절삭 부하를 줄여주고 내마모성을 향상시킴


나사의 종류 : U 단위 : ㎜

공구 No.
EDP No.
규격Thread Size 정도TAP Limit 전장L 날장 생크경Ds 각부장ℓk 각부폭K 홈수Flutes
601211C 5/16 - 18UNC BH3 70 20 6.1 8 5 3
601212D 3/8 - 16UNC BH3 75 22 7 8 5.5 3
601213E 7/16 - 14UNC BH3 80 22 8 9 6 3
601213B 7/16 - 20UNF BH3 80 20 8 9 6 3
601214F 1/2 - 13UNC BH3 85 25 9 10 7 3
601214G 1/2 - 12UN BH3 85 25 9 10 7 3
601214B 1/2 - 20UNF BH3 85 20 9 10 7 3
601215G 9/16 - 12UNC BH3 90 25 10.5 11 8 3
601215C 9/16 - 18UNF BH3 90 20 10.5 11 8 3
601216H 5/8 - 11UNC BH4 95 28 12 12 9 3
601216C 5/8 - 18UNF BH3 95 20 12 12 9 3
601218I 3/4 - 10UNC BH4 105 30 14 14 11 3
601218D 3/4 - 16UNF BH3 105 22 14 14 11 3
601220J 7/8 - 9UNC BH4 115 32 17 16 13 3
601220E 7/8 - 14UNF BH4 115 28 17 16 13 3
601221K 1" - 8UNC BH4 125 36 20 18 15 4
601221G 1" - 12UNF BH4 125 28 20 18 15 4
601221E 1" - 14UNS BH4 125 28 20 18 15 4
601221D 1" - 16UN BH3 125 28 20 18 15 4
601222G 1 1/16 - 12UN BH4 130 30 22 20 17 4
601223L 1 1/8 - 7UNC BH4 135 40 22 20 17 4
601223K 1 1/8 - 8UN BH4 135 40 22 20 17 4
601223G 1 1/8 - 12UNF BH4 135 30 22 20 17 4
601250G 1 3/16 - 12UN BH4 145 30 24 22 19 4
601224L 1 1/4 - 7UNC BH4 145 40 24 22 19 4
601224K 1 1/4 - 8UN BH4 145 40 24 22 19 4
601224G 1 1/4 - 12UNF BH4 145 30 24 22 19 4
601225G 1 5/16 - 12UN BH4 145 30 26 24 21 4
601226M 1 3/8 - 6UNC BH5 155 50 26 24 21 4
601226K 1 3/8 - 8UN BH4 155 40 26 24 21 4
601226G 1 3/8 - 12UNF BH4 155 30 26 24 21 4
601228M 1 1/2 - 6UNC BH5 160 50 30 26 23 4
601228K 1 1/2 - 8UN BH4 160 40 30 26 23 4
601228G 1 1/2 - 12UNF BH4 160 30 30 26 23 4
601229K 1 5/8 - 8UN BH4 160 40 32 30 26 4
601229G 1 5/8 - 12UN BH4 160 30 32 30 26 4
601230N 1 3/4 - 5UNC BH5 175 54 35 30 26 4
601230K 1 3/4 - 8UN BH4 175 40 35 30 26 4
601230G 1 3/4 - 12UN BH4 160 30 35 30 26 4
601231K 1 7/8 - 8UN BH4 180 40 35 30 26 4
601231G 1 7/8 - 12UN BH4 165 35 35 30 26 4
601232O 2" - 4 1/2UNC BH5 195 67 40 35 32 4
601232K 2" - 8UN BH4 195 50 40 35 32 4
601232G 2" - 12UN BH4 165 40 40 35 32 4
INT-SFT(H)의 특징
  • 나사산이 하나씩 건너띄어 형성되어 있는 인터럽트형 나사를 적용하여 가공시 절삭 부하를 줄여주고 내마모성을 향상시킴
