- 미식 관용 테이퍼 탭
LS-HT-S-NPT(H)NPT(단나사) 롱생크 핸드탭(호모)
Long Shank Hand(Straight Fluted) Taper Pipe Taps for NPT Threads Short Type For Taper Pipe
- 막힌 구멍 및 관통 구멍 가공용으로 다양한 용도에 적용하고 있습니다.
표준 포인트탭으로는 생크 길이가 부족한 경우에 사용합니다.
나사의 종류 : NPT 단위 : ㎜
| 공구 No. EDP No. |

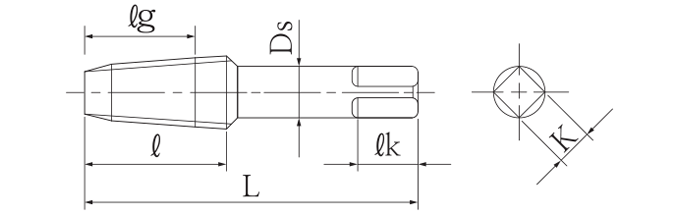

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 111331 | 1/8 - 27 | ANSI-G | 100 | 16.5 | 10.5 | 8 | 9 | 6 |
| 121331 | 1/8 - 27 | ANSI-G | 120 | 16.5 | 10.5 | 8 | 9 | 6 |
| 131331 | 1/8 - 27 | ANSI-G | 150 | 16.5 | 10.5 | 8 | 9 | 6 |
| 111332 | 1/4 - 18 | ANSI-G | 100 | 19.5 | 12.5 | 11 | 12 | 9 |
| 121332 | 1/4 - 18 | ANSI-G | 120 | 19.5 | 12.5 | 11 | 12 | 9 |
| 131332 | 1/4 - 18 | ANSI-G | 150 | 19.5 | 12.5 | 11 | 12 | 9 |
| 141332 | 1/4 - 18 | ANSI-G | 200 | 19.5 | 12.5 | 11 | 12 | 9 |
| 111333 | 3/8 - 18 | ANSI-G | 100 | 21 | 14 | 14 | 14 | 11 |
| 121333 | 3/8 - 18 | ANSI-G | 120 | 21 | 14 | 14 | 14 | 11 |
| 131333 | 3/8 - 18 | ANSI-G | 150 | 21 | 14 | 14 | 14 | 11 |
| 141333 | 3/8 - 18 | ANSI-G | 200 | 21 | 14 | 14 | 14 | 11 |
| 111334 | 1/2 - 14 | ANSI-G | 100 | 27 | 17 | 18 | 17 | 14 |
| 121334 | 1/2 - 14 | ANSI-G | 120 | 27 | 17 | 18 | 17 | 14 |
| 131334 | 1/2 - 14 | ANSI-G | 150 | 27 | 17 | 18 | 17 | 14 |
| 141334 | 1/2 - 14 | ANSI-G | 200 | 27 | 17 | 18 | 17 | 14 |
| 121336 | 3/4 - 14 | ANSI-G | 120 | 29 | 19 | 23 | 20 | 17 |
| 131336 | 3/4 - 14 | ANSI-G | 150 | 29 | 19 | 23 | 20 | 17 |
| 141336 | 3/4 - 14 | ANSI-G | 200 | 29 | 19 | 23 | 20 | 17 |
| 121338 | 1" - 11 1/2 | ANSI-G | 120 | 35 | 22 | 26 | 24 | 21 |
| 131338 | 1" - 11 1/2 | ANSI-G | 150 | 35 | 22 | 26 | 24 | 21 |
| 141338 | 1" - 11 1/2 | ANSI-G | 200 | 35 | 22 | 26 | 24 | 21 |
