- 미식 관용 테이퍼 탭
SFT-S-NPT(H)NPT(단나사) 스파이럴탭(호모)
Spiral Fluted Taper Pipe Taps for NPT Threads Short Type For American Taper
- 막힌 구멍 가공용으로 절삭칩이 코일 형상으로 연속 발생하는 탄소강 및 합금강에 적합합니다
나사의 종류 : PT 단위 : ㎜
| 공구 No. EDP No. |

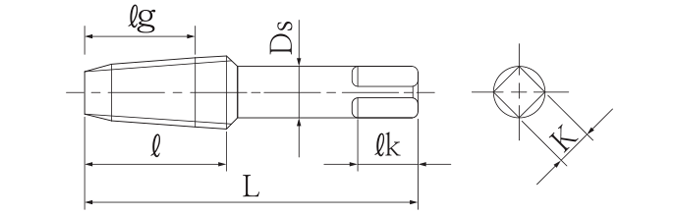

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 201300 | 1/16 - 28 | JIS2 | 55 | 16.5 | 10.5 | 8 | 9 | 6 |
| 201301 | 1/8 - 28 | JIS2 | 55 | 16.5 | 10.5 | 8 | 9 | 6 |
| 201302 | 1/4 - 19 | JIS2 | 62 | 19.5 | 12.5 | 11 | 12 | 9 |
| 201303 | 3/8 - 19 | JIS2 | 65 | 21 | 14 | 14 | 14 | 11 |
| 201304 | 1/2 - 14 | JIS2 | 80 | 27 | 17 | 18 | 17 | 14 |
| 201306 | 3/4 - 14 | JIS2 | 85 | 29 | 19 | 23 | 20 | 17 |
| 201308 | 1" - 11 | JIS2 | 95 | 35 | 22 | 26 | 24 | 21 |
| 201309 | 1 1/4 - 11 | JIS2 | 105 | 37.5 | 24.5 | 32 | 30 | 26 |
| 20130A | 1 1/2 - 11 | JIS2 | 110 | 38.5 | 25.5 | 38 | 32 | 29 |
| 20130S | 1 3/4 - 11 | JIS2 | 115 | 39.5 | 26.5 | 42 | 35 | 32 |
| 20130B | 2" - 11 | JIS2 | 120 | 42.5 | 27.5 | 46 | 38 | 35 |
| 20130C | 2 1/2 - 11 | JIS2 | 145 | 47 | 32 | 55 | 44 | 41 |
| 20130D | 3" - 11 | JIS2 | 155 | 51 | 36 | 65 | 52 | 50 |
