- 미식 관용 테이퍼 탭
LS-SFT-S-NPT(H)NPT(단나사) 롱생크 스파이럴탭(호모)
Long Shank Spiral Fluted Taper Pipe Taps for NPT Threads Short Type For American Taper Pipe
- 막힌 구멍 및 관통 구멍 가공용으로 다양한 용도에 적용하고 있습니다
표준 스파이럴탭으로는 생크 길이가 부족한 경우에 사용합니다.
나사의 종류 : NPT 단위 : ㎜
| 공구 No. EDP No. |

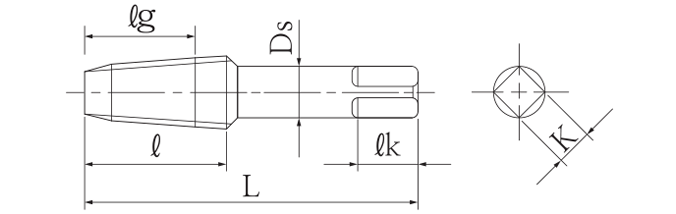

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 211331 | 1/8 - 27 | ANSI-G | 100 | 16.5 | 10.5 | 8 | 9 | 6 |
| 221331 | 1/8 - 27 | ANSI-G | 120 | 16.5 | 10.5 | 8 | 9 | 6 |
| 231331 | 1/8 - 27 | ANSI-G | 150 | 16.5 | 10.5 | 8 | 9 | 6 |
| 211332 | 1/4 - 18 | ANSI-G | 100 | 19.5 | 12.5 | 11 | 12 | 9 |
| 221332 | 1/4 - 18 | ANSI-G | 120 | 19.5 | 12.5 | 11 | 12 | 9 |
| 231332 | 1/4 - 18 | ANSI-G | 150 | 19.5 | 12.5 | 11 | 12 | 9 |
| 241332 | 1/4 - 18 | ANSI-G | 200 | 19.5 | 12.5 | 11 | 12 | 9 |
| 211333 | 3/8 - 18 | ANSI-G | 100 | 21 | 14 | 14 | 14 | 11 |
| 221333 | 3/8 - 18 | ANSI-G | 120 | 21 | 14 | 14 | 14 | 11 |
| 231333 | 3/8 - 18 | ANSI-G | 150 | 21 | 14 | 14 | 14 | 11 |
| 241333 | 3/8 - 18 | ANSI-G | 200 | 21 | 14 | 14 | 14 | 11 |
| 211334 | 1/2 - 14 | ANSI-G | 100 | 27 | 17 | 18 | 17 | 14 |
| 221334 | 1/2 - 14 | ANSI-G | 120 | 27 | 17 | 18 | 17 | 14 |
| 231334 | 1/2 - 14 | ANSI-G | 150 | 27 | 17 | 18 | 17 | 14 |
| 241334 | 1/2 - 14 | ANSI-G | 200 | 27 | 17 | 18 | 17 | 14 |
| 221336 | 3/4 - 14 | ANSI-G | 120 | 29 | 19 | 23 | 20 | 17 |
| 231336 | 3/4 - 14 | ANSI-G | 150 | 29 | 19 | 23 | 20 | 17 |
| 241336 | 3/4 - 14 | ANSI-G | 200 | 29 | 19 | 23 | 20 | 17 |
| 221338 | 1" - 11 1/2 | ANSI-G | 120 | 35 | 22 | 26 | 24 | 21 |
| 231338 | 1" - 11 1/2 | ANSI-G | 150 | 35 | 22 | 26 | 24 | 21 |
| 241338 | 1" - 11 1/2 | ANSI-G | 200 | 35 | 22 | 26 | 24 | 21 |
