- 미식 관용 테이퍼 탭
INT-LPT-S-NPT(H)NPT(단나사) 인터럽티드탭(호모)
Interrupted Taper Pipe Taps for NPT Threads Short Type For American Taper Pipe
- 관통 구멍 가공용으로 스테인레스강, 내열합금강 등과 같이 표면에 가공 경화층이 발생하거나 용착이 생기기 쉬운 난삭재에 적합합니다.
나사의 종류 : NPT 단위 : ㎜
| 공구 No. EDP No. |

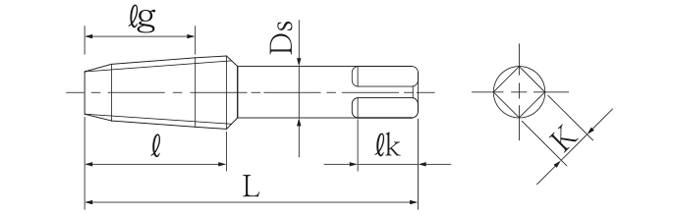

규격Thread Size | 정도TAP Limit | 전장L | 날장ℓ | 생크경Ds | 각부장ℓk | 각부폭K | 홈수Flutes |
|---|---|---|---|---|---|---|---|---|
| 701331 | 1/8 - 27 | ANSI-G | 55 | 16.5 | 10.5 | 8 | 9 | 6 |
| 701332 | 1/4 - 18 | ANSI-G | 62 | 19.5 | 12.5 | 11 | 12 | 9 |
| 701333 | 3/8 - 18 | ANSI-G | 65 | 21 | 14 | 14 | 14 | 11 |
| 701334 | 1/2 - 14 | ANSI-G | 80 | 27 | 17 | 18 | 17 | 14 |
| 701336 | 3/4 - 14 | ANSI-G | 85 | 29 | 19 | 23 | 20 | 17 |
| 701338 | 1" - 11 1/2 | ANSI-G | 95 | 35 | 22 | 26 | 24 | 21 |
| 701339 | 1 1/4 - 11 1/2 | ANSI-G | 105 | 37.5 | 24.5 | 32 | 30 | 26 |
| 70133A | 1 1/2 - 11 1/2 | ANSI-G | 110 | 38.5 | 25.5 | 38 | 32 | 29 |
| 70133B | 2" - 11 1/2 | ANSI-G | 120 | 42.5 | 27.5 | 46 | 38 | 35 |
| 70133C | 2 1/2 - 8 | ANSI-G | 145 | 65 | 40.8 | 55 | 44 | 41 |
| 70133D | 3" - 8 | ANSI-G | 155 | 65 | 42.95 | 65 | 52 | 50 |
