- 핸드 탭

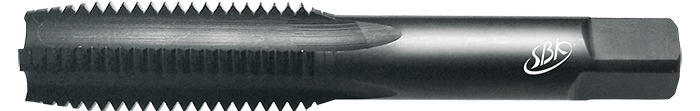

HT(H)핸드탭(호모)

Hand(Straight Fluted) Taps For Metric Threads

막힌 구멍 및 관통 구멍 가공용으로 다양한 용도에 적용하고 있습니다.
#1,#2,#3 등 3종의 탭이 1set로 구성되어 있습니다.

나사의 종류 : M 단위 : ㎜

공구 No				규격Thread Size	정도TAP Limit	전장L	날장ℓ	생크경Ds	각부장ℓk	각부폭K	홈수Flutes
SET	#1(9P)	#2(5P)	#3(1.5P)	규격Thread Size	정도TAP Limit	전장L	날장ℓ	생크경Ds	각부장ℓk	각부폭K	홈수Flutes
10110360	10110361	10110362	10110363	M3 X 0.5	BH2	46	18	4	6	3.2	3
10110480	10110481	10110482	10110483	M4 X 0.7	BH3	52	20	5	7	4	3
101105A0	101105A1	101105A2	101105A3	M5 X 0.8	BH3	60	22	5.5	7	4.5	3
101106B0	101106B1	101106B2	101106B3	M6 X 1.0	BH3	62	24	6	7	4.5	3
101108C0	101108C1	101108C2	101108C3	M8 X 1.25	BH3	70	25	6.2	8	5	4
101110D0	101110D1	101110D2	101110D3	M10 X 1.5	BH3	75	30	7	8	5.5	4
101112E0	101112E1	101112E2	101112E3	M12 X 1.75	BH4	82	35	8.5	9	6.5	4
101114F0	101114F1	101114F2	101114F3	M14 X 2.0	BH4	88	40	10.5	11	8	4
101116F0	101116F1	101116F2	101116F3	M16 X 2.0	BH4	95	40	12.5	13	10	4
101118G0	101118G1	101118G2	101118G3	M18 X 2.5	BH4	100	48	14	14	11	4
101120G0	101120G1	101120G2	101120G3	M20 X 2.5	BH4	105	50	15	15	12	4
101122G0	101122G1	101122G2	101122G3	M22 X 2.5	BH4	115	50	17	16	13	4
101124H0	101124H1	101124H2	101124H3	M24 X 3.0	BH4	120	55	19	18	15	4
101127H0	101127H1	101127H2	101127H3	M27 X 3.0	BH4	130	55	20	18	15	4
101130I0	101130I1	101130I2	101130I3	M30 X 3.5	BH4	135	60	23	20	17	4
101133I0	101133I1	101133I2	101133I3	M33 X 3.5	BH4	145	60	25	22	19	4
101136J0	101136J1	101136J2	101136J3	M36 X 4.0	BH5	155	65	28	24	21	4
101139J0	101139J1	101139J2	101139J3	M39 X 4.0	BH5	165	70	30	26	23	4
101142K0	101142K1	101142K2	101142K3	M42 X 4.5	BH5	175	75	32	30	26	4
101145K0	101145K1	101145K2	101145K3	M45 X 4.5	BH5	180	75	35	30	26	4
101148L0	101148L1	101148L2	101148L3	M48 X 5.0	BH5	185	90	38	32	29	4
101152L0	101152L1	101152L2	101152L3	M52 X 5.0	BH5	195	90	42	35	32	4
101156M0	101156M1	101156M2	101156M3	M56 X 5.5	BH5	205	95	44	38	35	4
101160M0	101160M1	101160M2	101160M3	M60 X 5.5	BH5	215	95	46	38	35	4
101164N0	101164N1	101164N2	101164N3	M64 X 6.0	BH6	225	100	48	42	38	4

1. M6 이하는 돌출 센터로 되어 있습니다.
2. 탭 정도는 암나사 정도를 보증하지는 않습니다.
